台达变频器MS300接地短路片说明
接地短路片：
(1)变频器内部装置有突波吸收器（Varistor / MOVs），安装于电源输入相对相间与相对地间，防止电源端的瞬间雷击高压突波造成变频器非预期的停机或损坏，安装于相对地间的突波吸收器对地透过短路片连接，保护电源对大地间的高压突波，移除将失去其相对地间的保护作用。
(2)内建EMC滤波器机种，其中共模电容电路透过短路片与地端连接，产生高频噪声回路路径，隔绝高频干扰，移除短路片将降低 EMC 滤波器效能。EMC滤波器中的共模电容会产生漏电流, 虽有规范限制漏电流，但多台内建 EMC 变频器连接时，仍可能造成使得漏电保护开关跳脱或与其他设备有兼容性问题。移除短路片可降低漏电流，此设置将不保证符合 EMC 规格。
框号 B~F 螺丝扭力：4~6 kg-cm / [ 3.5~5.2 lb-in. ] / [0.39~0.59 Nm]

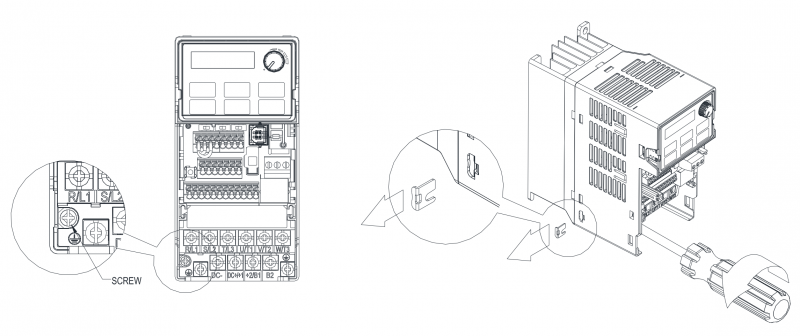

将螺丝松开后，把接地短路片取出（如下图所示）。取出接地短路片后，务必锁回螺丝。
框号 B~F （内建EMC filter机种）

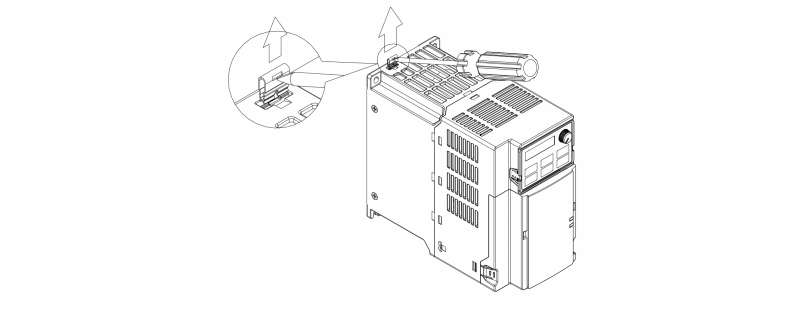

用一字起子将接地短路片取出（如下图所示）。
产品装置｜MS300（高速机种）
主电源与接地隔离：
当变频器配电系统为浮地系统（IT）或是不对称接地（TN），则必须移除接地短路片。浮地系统（IT）或是不对称接地（TN）系统中任一相对大地电压可能会超出变频器内置突波吸收器与共模电容电压规格，透过短路片连接到大地，将会造成变频器损坏，以避免损害中间电路。
接地连接需注意要点：
1、为了确保人员安全、操作正确，以及减少电磁辐射，变频器和电机安装时确实均处于接地。
2、导线的直径必须达到安全法规的规范。
3、隔离线必须连接到变频器的接地端，以符合安全规则。
4、只有当符合上述要点时，该隔离线才会用作设备的接地线。

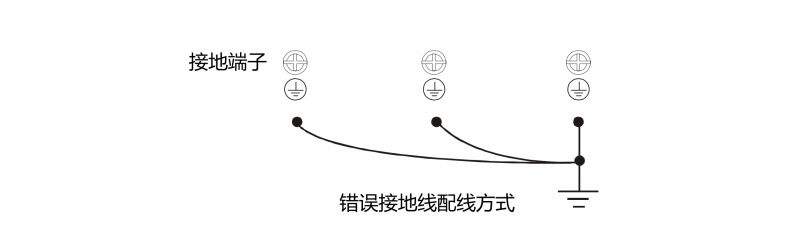

5、在安装多台变频器时，勿将变频器接地端子以串联方式连接。如下所示。
需特别注意：
1、当主电源接通后，不得在通电中移除接地短路片。
2、确定移除接地短路片之前，须确认主电源已经切断。
3、移除接地短路片会切断对地突波吸收器与内建EMC滤波器中的共模电容电气导通特性，将不保证符合EMC规格。
4、当主电源为接地电源系统时，建议不要移除接地短路片。
5、在进行高压测试时，不得移除接地短路片。如果泄漏电流过高，在对整个设施进行高压测试时，主电源和马达的连接必须断开。
浮地系统（IT Systems）
浮地系统也称为 IT 系统、不接地或是高阻抗 / 电阻接地（大于 30 Ω）系统。
1、必须接地短路片移除，断开内部对地滤波电容与突波吸收器对地连接。
2、浮地系统安装外部电容 / EMC 滤波器时，系统会透过电容 / EMC 滤波器中的共模电容接地形成回路，导致电容 / EMC 滤波器有损坏风险。
3、在对 EMC 有要求的应用场合，必要时可考虑使用 IT 系统专用 EMC 滤波器，拆除滤波器接地线可避免损坏，将不保证符合 EMC 规格。
4、在对 EMC 有要求的应用场合，应检查是否有过多的电磁辐射影响到邻近的低压电路中。在某些场合，变压器和线缆就自然能够提供足够的抑制措施。如果仍然不放心，可在电源侧将主回路及控制端子间加装静电隔离线，加强安全。
产品装置｜MS300（高速机种）
不对称的接地系统（Corner Grounded TN Systems）
注意：当变频器输入端子带电情况下，请勿移除接地短路片。

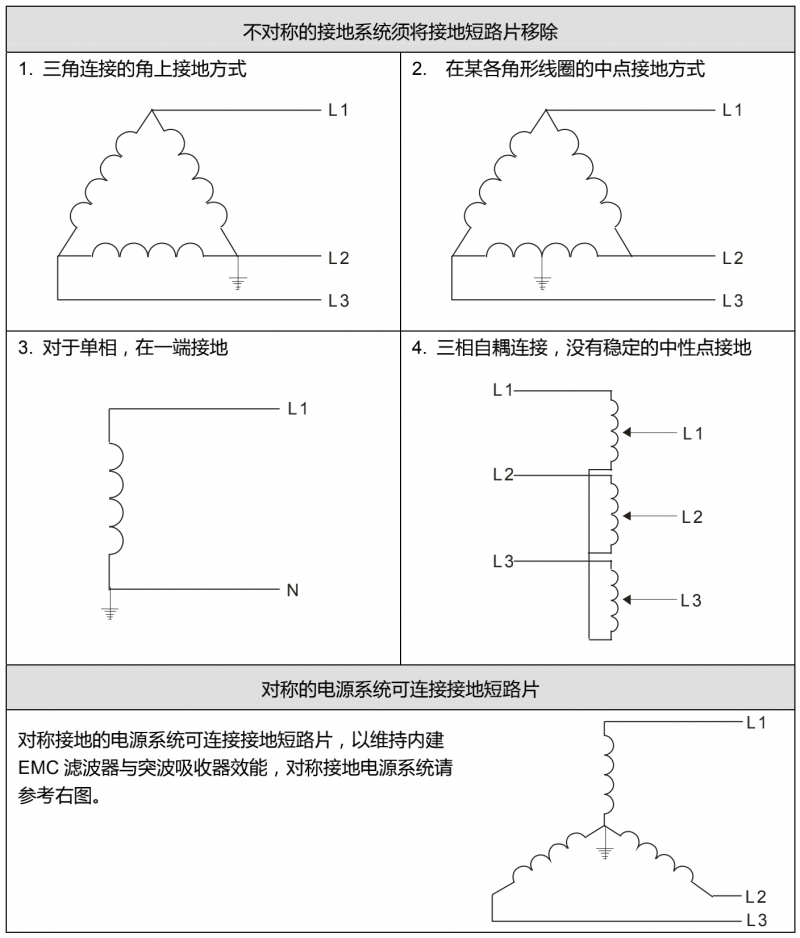

当遇到下列四种状况下，因电源系统相对地线电压不对称，须将接地短路片移除。以免变频器电路通过接地短路片接地。造成变频器故障跳脱或损坏。
