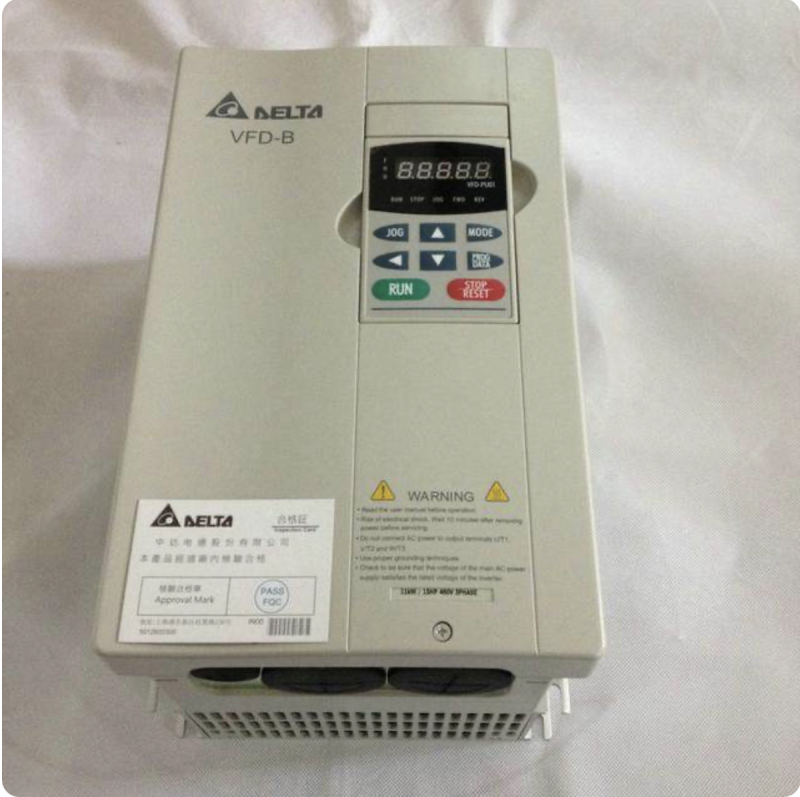

台达变频器VFD-B系列7.5KW调试
VFD-B系列7.5KW的台达变频器简单的调试说明
一：电气原理图
如果想让变频器转起来，其实还是很简单的，只需要给它一个模拟量的输入，给它一个正转或者是反转的信号就可以了。
如上图所示，需要接的线也不是很多，接主电源的R（L1）S（L2）T（L3），接电动机的U V W ，这里需要特别强调的是，如果接电动机的U V W 直接接到了主电源上，变频器将烧坏，这里一定要注意！！！
用变频器无非是想控制电动机的正转或者是反转，还有就是可以控制转速。这里我用到的是用模拟量控制的，接线为AVI和DCM，这里需要注意的是模拟量的输入是有极性的，如果接反会使电动机反转或者不转。模拟量的获得可有电位器或其他途径获得（如数控系统或RS485通讯）。
有了模拟量的输入，还要给变频器一个运转的信号，什么是运转的信号呢，意思是告诉变频器是正转还是反转，这里需要用到的是FWD和REV端子，信号公共端子为DCM，用继电器控制，继电器由PLC或数控系统等上位机控制。
当上位机控制KA1，使KA1得电吸合时，电动机正转，KA2吸合时电动机反转。
当然这里还可以用变频器的多功能输入端子来实现多段速控制。端子MI1 MI2 MI3 MI4，为多段速1-4。
二：设置参数
按PROG/DATA键进入参数设定
需要设置的参数01组，基本参数
01-00 z高操作频率设定，这里所说的频率为对应电动机的***高转速，不会算的朋友可以留言。
01-01 额定频率
01-02 额定电压
01-09 加速时间
01-10 减速时间
02组 操作方式参数
02-00 频率指令来源 根据自己的需要选择
02-1 运转指令来源，这里选择由外部端子操作02
设置到这里，变频器就可以转起来了，是不是很简单。
说明书可以在官网上下载。
